设计步骤
|
模型
|
实时仿真结果
|
|
对初始部件运行实时仿真。
|

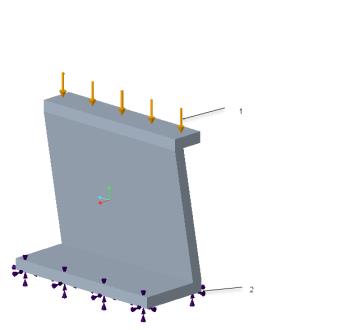

 1. 100 磅力应用于上部曲面 2. 固定约束应用于下部曲面。 |

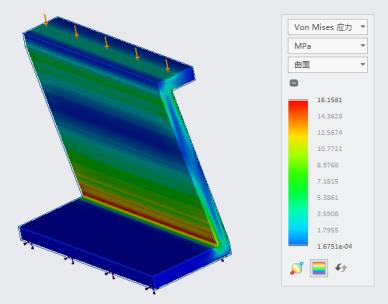

 模型中 Von Mises 应力的初始值约为 16.1 MPa。红色带显示具有最高应力集中的区域。 |
|
对显示高应力的边的其中之一进行倒圆角。
|

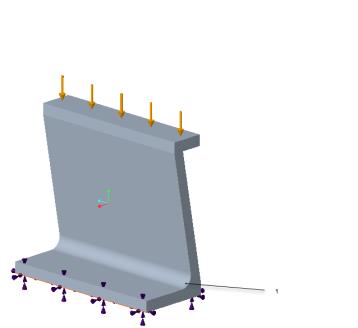

 1. 对显示最高应力集中的边进行倒圆角。 |

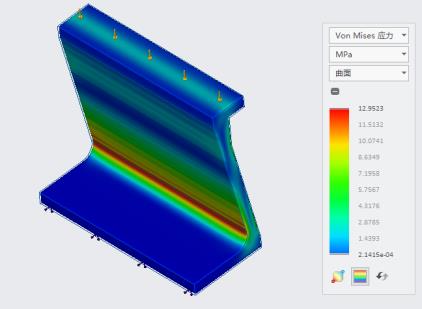

 应力的值接近 12.9 MPa。 |
|
将倒角添加到显示高应力的边。
|

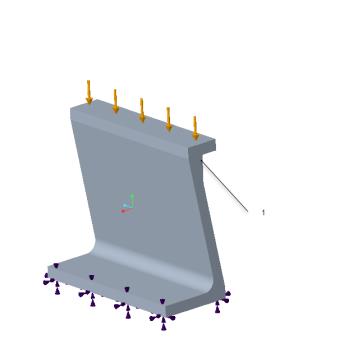

 1. 将倒角添加到显示高应力结果的边。 |

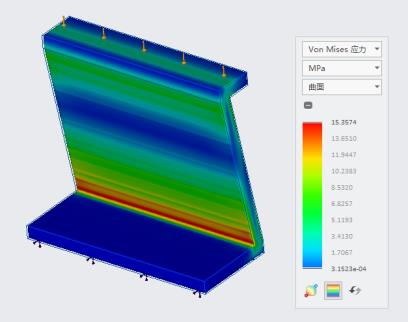

 应力值为 12.9 MPa。 |
|
添加支持筋阵列以减少模型中的应力。
|

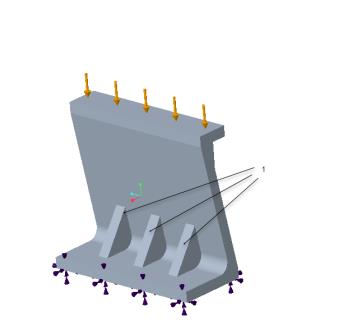

 1. 添加支持筋阵列以减少模型底部区域的应力。 |

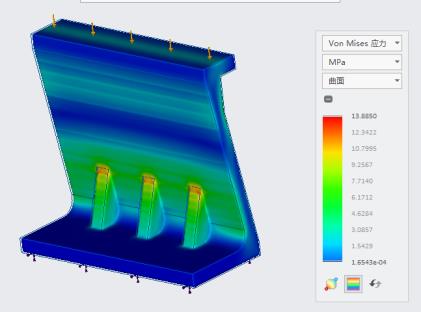

 应力值为 13.8 MPa。 |
|
增加支持筋高度以减少模型中的应力。
|
 1. 增加支持筋的高度。 |

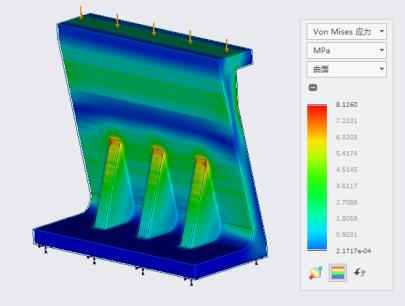

 应力值现在接近 8 MPa，这在允许的限制范围之内。 |
