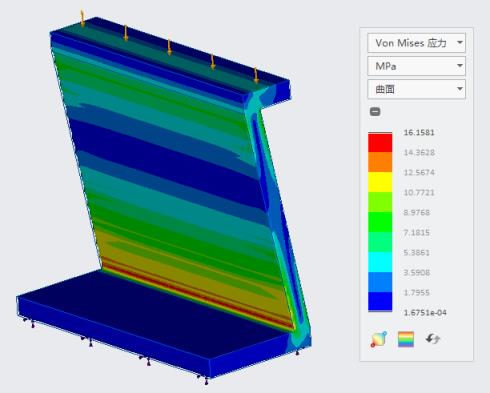

曲面 - 显示模型曲面上结构仿真的结果。
|
 |
|

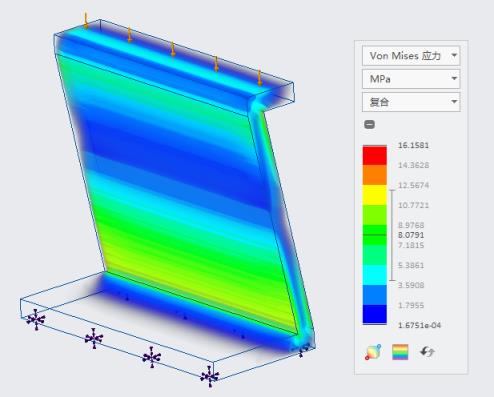

复合 - 此结果渲染方法可对模型内的结果进行求和，并根据图例进行着色。您可以仅查看需关注的值以及模型中的重点区域。
|
 1. 向上或向下移动滑块以更改所关注结果范围的中心值。也可以双击并指定中心值。 2. 移动滑块以更改所关注的结果范围。范围在中心值的每一侧以相同的量变化。 |
|

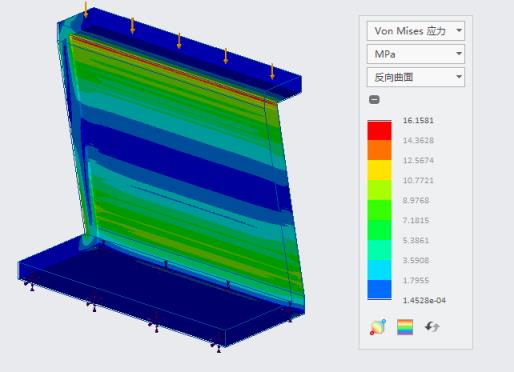

反转曲面 - 在曲面显示的另一侧显示结果。可将其视为反转曲面法向方向。反转曲面的法向朝内，而非曲面外侧。
|
 |
|

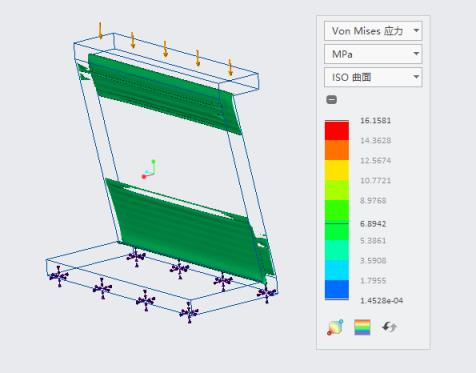

等值面 (ISO Surface) - 显示由模型中所有具有相同结果值的点形成的曲面。此值称为 ISO 值。移动滑块以更改 ISO 值，并查看不同结果值形成的等值面。
|
 1. 等值面 2. 移动滑块或双击并指定 ISO 值。 |
|

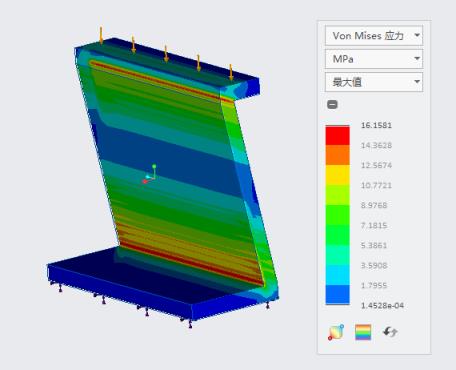

最大值 - 显示模型中结果量的最高值。
|
 |
|

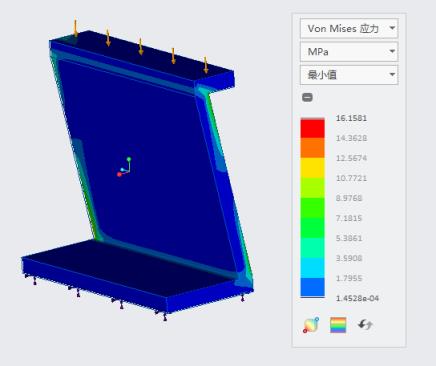

最小值 - 显示模型中结果量的最低值。
|
 |
