在结果中显示粒子
使用粒子显示查看粒子在流体流动研究中的速度。此显示选项仅适用于速度结果。单击“粒子”(Particles) 后可显示每个流体入口的粒子。粒子流的流动方向与入口流动方向相同。
在结果中显示粒子
单击

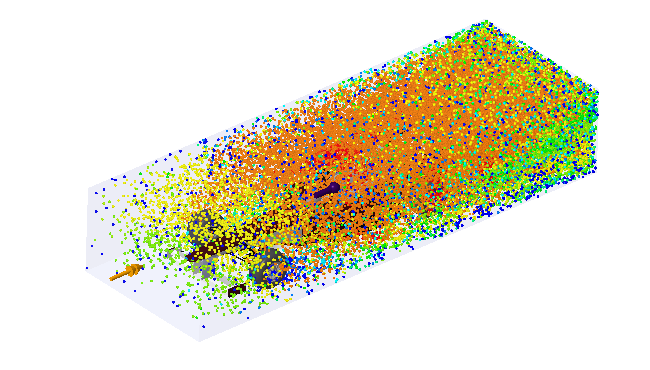

“粒子”(Particles) 以查看流体中的粒子速度。默认情况下，整个入口均会被用作发射区域且粒子几乎覆盖了整个域，如下图所示。
选择粒子发射器
可通过粒子发射器查看流动的生成方式。可更改粒子发射器的位置、大小、形状和方向。默认情况下无法选择粒子发射器。要允许选择粒子发射器，请执行以下步骤：
1. 单击
“粒子”(Particles) 以在显示中显示粒子。
2. 单击
“粒子” (Particles) >
“粒子选项”(Particle Options) 以打开
“动画选项”(Animation Options) 对话框。
3. 单击

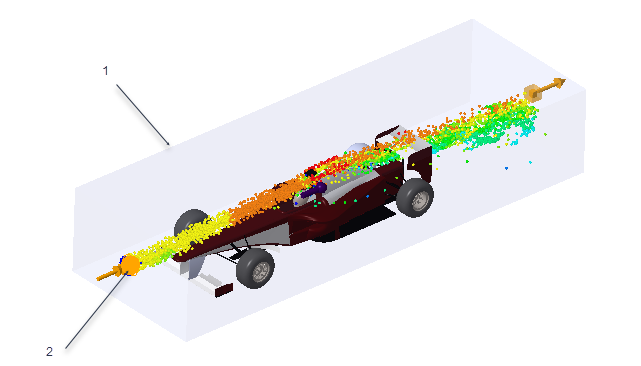

以打开粒子发射器。现在，您可从图形窗口中选择粒子发射器，如下图所示。
1. 外围体积块
2. 粒子发射器
添加粒子发射器
1. 单击
“粒子”(Particles) 以打开粒子显示。
2. 单击
“粒子” (Particles) >
“粒子选项”(Particle Options) 以打开
“动画选项”(Animation Options) 对话框。确保
按钮已按下（粒子模式），以便可以选择粒子发射器。
3. 在图形窗口中的任意位置单击鼠标右键，然后选择“添加发射器”(Add Emitter)。随即将在默认位置创建新的粒子发射器。
要在与现有发射器相同的位置创建新的粒子发射器，请执行以下步骤：
a. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。
b. 选择模型内的其中一个微粒发射器。右键单击并选择“添加发射器”(Add Emitter)。随即将在与选定发射器相同的位置创建新发射器。
调整粒子发射器的大小
要调整粒子发射器的大小，请执行以下步骤：
1. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。
2. 单击
“粒子” (Particles) >
“粒子选项”(Particle Options) 以打开
“动画选项”(Animation Options) 对话框。确保
按钮已按下（粒子模式），以便可以选择粒子发射器。
确保
未按下，这样您所做的更改仅适用于选定的粒子发射器。默认情况下，此按钮已按下，并且您所做的更改将应用于所有发射器。

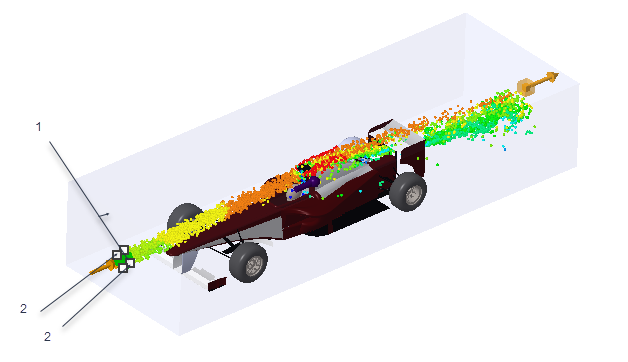

3. 单击表示粒子发射器的圆。椭圆上随即将出现控制滑块。您可使用这些控制滑块来调整粒子发射器的大小。
1. 粒子发射器
2. 用于调整粒子发射器大小的控制滑块

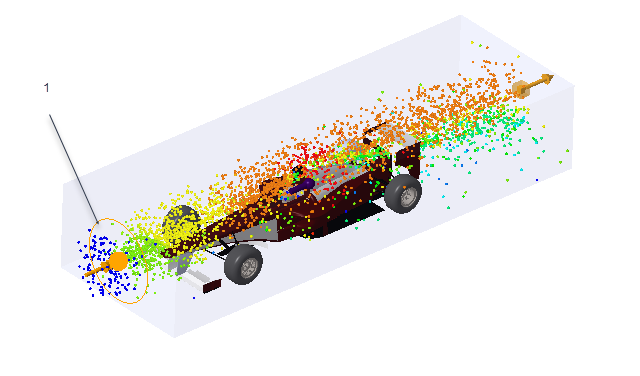

4. 拖动控制滑块以更改发射器的直径。在本示例中，目前的粒子发射器直径较大。
1. 经调整大小后的粒子发射器
重新定位粒子发射器
1. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。

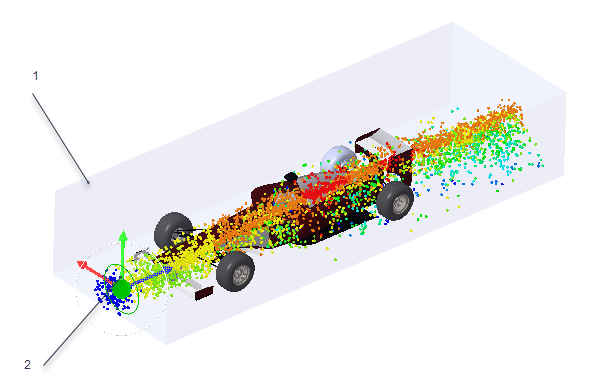

2. 单击表示粒子发射器的球面。将出现一个拖动器。
1. 封闭体积块
2. 使用拖动器重新定位粒子发射器

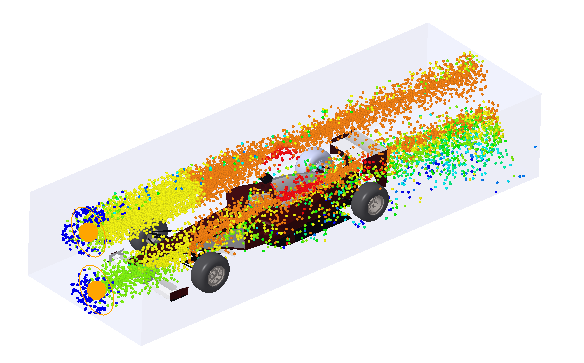

3. 使用拖动器重新定位粒子发射器。在本示例中，一个粒子发射器沿 Y 轴正方向移动，一个沿 Y 轴负方向移动。
删除粒子发射器
1. 要删除特定的粒子发射器：
a. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。
b. 选择模型内的其中一个微粒发射器。右键单击并选择“删除发射器”(Delete Emitter) 便可删除选定的发射器。
2. 要删除所有粒子发射器，请在图形窗口中的任意位置单击鼠标右键，然后选择“删除所有发射器”(Delete All Emitters)。
|  要删除所有发射器，您无需选择 “流体对象”(Fluid Objects) 作为选择过滤器。 |
