显示域面方向是一种比流线更为高级的结果显示方式。域面方向可显示每个流动步骤的完整图像。
在结果中显示域面方向
如下图所示，单击

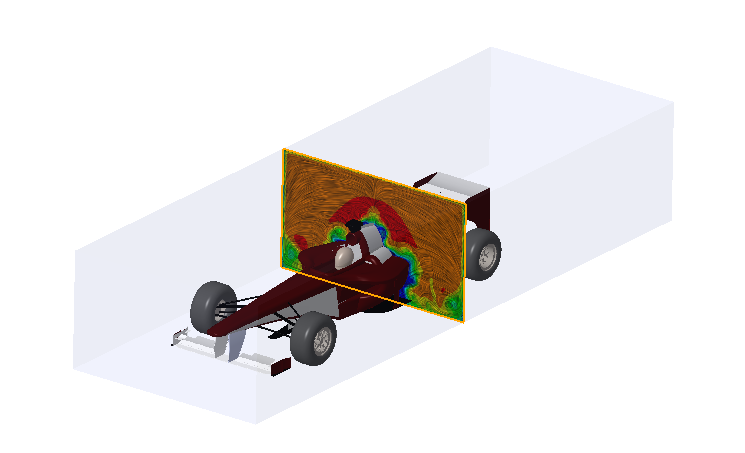

“域面方向”(Direction Field) 以查看默认域面方向。
添加域面方向
1. 单击
“域面方向”(Direction Field) 以显示默认域面方向。

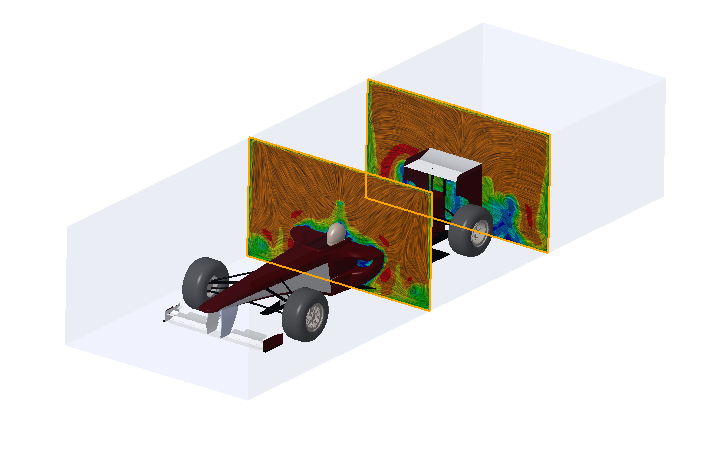

2. 在图形窗口中的任意位置单击鼠标右键，然后选择“添加域面方向”(Add Direction Field) 将域面方向添加到显示中。随即将在默认位置创建新的域面方向。
重新定位域面方向
1. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。

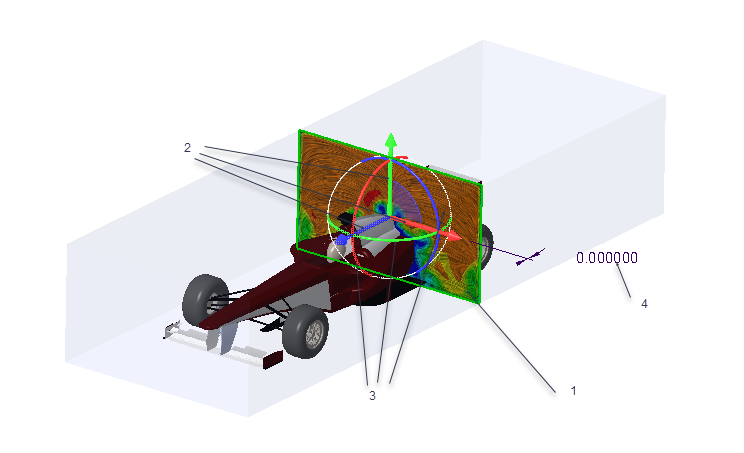

2. 单击域面方向。随即将出现一个带有控制滑块的拖动器，可用于在线性方向上移动域面方向或对域面方向进行旋转。当移动任意的拖动器控制滑块时，还可显示偏移尺寸。您也可以双击并按固定数量更改此值。
1. 使用拖动器重新定位流线
2. 使用线性拖动器控制滑块在线性方向上移动域面方向
3. 使用弧形拖动器控制滑块旋转域面方向
4. 双击并编辑尺寸值
3. 使用线性或弧形控制滑块来重新定位方向字段。

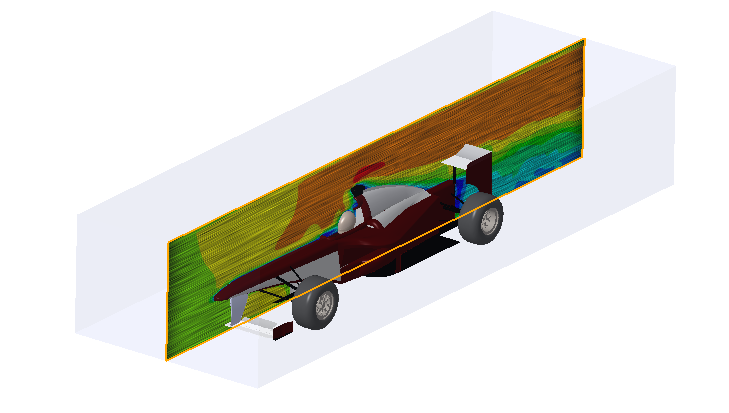

本示例将默认域面方向旋转了 90 度。
在本示例中，一个域面方向沿 Z 轴正向移动，另一个域面方向沿 Z 轴负向移动。
删除域面方向
1. 确保在图形窗口的右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。
2. 选择模型内的其中一个方向。右键单击并选择“删除域面方向”(Delete Direction Field) 便可删除选定的域面方向。<seg>要删除显示中的所有域面方向，请在图形窗口中的任意位置单击鼠标右键，然后选择“删除所有域面方向”(Delete All Direction Fields)。
|  要删除所有域面方向，您无需选择 “流体对象”(Fluid Objects) 作为选择过滤器。 |
