示例:凸轮装配的载荷转移

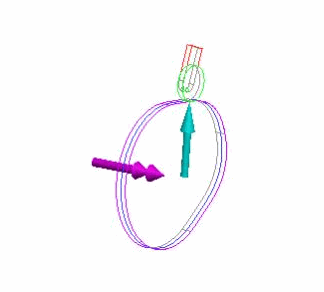

下图显示了凸轮从动机构装配动态分析的回放。绿色箭头表示针对分析所创建测量的模和方向。双头洋红色箭头表示伺服电动机上的净载荷,而青色箭头则表示施加在凸轮上的法向力。
创建转移到 Creo Simulate 的载荷集时,对话框中会列出若干载荷,包括销钉接头上的力以及重力。对于本示例,仅选择凸轮载荷及伺服电动机载荷。凸轮载荷包括凸轮上的法向和切向力,但在此分析中,切向力为零。

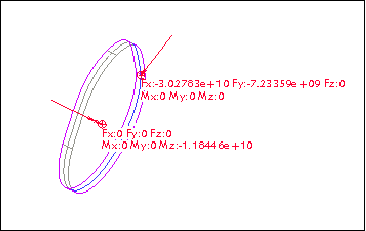

下图显示在 Creo Simulate 中打开的凸轮零件。在导入 Mechanism Dynamics 载荷后,系统会创建两个基准点以应用载荷。凸轮载荷的基准点将于选定时间在两个凸轮之间的接触点位置创建。伺服电动机的基准点则在伺服电动机的零点位置创建。导入载荷后,零件上将显示指示导入载荷方向和模的图标。
