全局网格大小控制 - Creo Ansys Simulation

“全局网格大小”(Global Mesh Size) 控制可用于控制全局网格的大小和属性。单击“精细模型”(Refine Model) > “网格控制”(Mesh Control)，打开“网格控制”(Mesh Control) 选项卡。单击

“全局网格大小”(Global Mesh Size) 以打开“全局网格大小”(Global Mesh Size) 对话框。

全局网格大小由 Ansys 网格器中的“大小函数”控制。可根据从“大小函数”方法的以下选项中选取的函数来控制网格大小。您指定的值会传递到求解器，并根据下述方法和相关属性定义网格大小。

• “曲率”(Curvature) - 用于检查边和面上的曲率，并计算这些图元上的元素大小以使得大小不违背最大大小或曲率法向角，其中的计算将由网格器自动执行或通过用户定义的方法执行。可通过修改下列曲率选项更改元素大小：

◦ “大小下限”(Minimum size) - 元素大小的最小值。根据局部特征大小或其他几何异常，一些元素的大小可能会小于该值。指定一个大于 0 的值或接受默认值。

◦ “面大小上限”(Maximum face size) - 传递到网格器的面大小最大值。根据硬边大小或浮点运算，元素面可能大于此尺寸。指定一个大于 0 的值或接受默认值。

◦ “大小上限”(Maximum size) - 传递到网格器的最大大小。指定一个大于 0 的值或接受默认值。

◦ “增长率”(Growth rate) - 表示每个后续元素层的元素边长度增加量。例如，增长率为 1.2 时，每个后续元素层的元素边长度将增加 20%。有效值是介于 1 和 5 之间的实数。

◦ “曲率法向角度”(Curvature normal angle) - 允许一个元素边跨越的最大角度。指定最高为 180 度或 3.14 弧度的正非零值，或接受默认值。值越小意味着网格越精细。

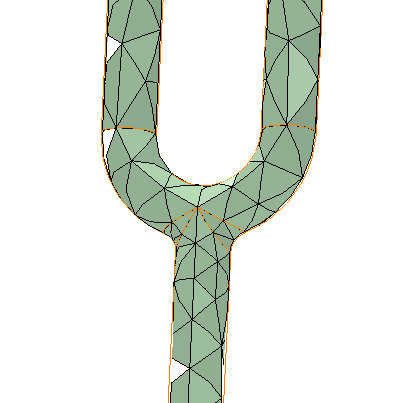

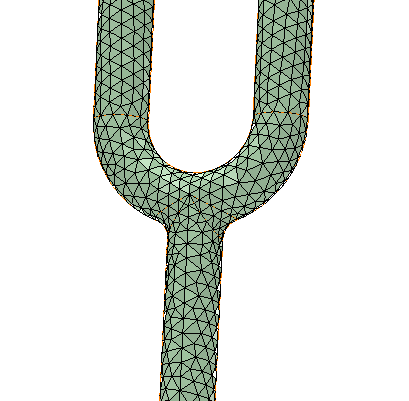

在以下示例 (仅限演示目的) 中，图 1 显示一个以 180 度“曲率法向角度”(Curvature normal angle) 生成的网格，图 2 显示一个以 30 度“曲率法向角度”(Curvature normal angle) 生成的网格。

• “接近度”(Proximity) - 用于指定在两个几何图元之间的间隙中所采用的网格元素的数量 (接近度大小函数)。间隙可通过以下两种方式定义：

大小函数用于控制网格大小在曲面上或体积块内的分布方式。指定下列选项：

◦ “面大小上限”(Maximum face size) - 生成基于距离的网格时，由自由曲面网格器创建的元素的全局最大允许大小。

◦ “接近度大小函数来源”(Proximity size function source) - 用于确定在执行近似大小函数计算时是否考虑面和/或边之间的接近度区域。选取下列选项之一：

▪ 面 - 此为默认设置。考虑面之间的面-面接近度。不考虑面-边和边-边的接近度。

◦ “增长率”(Growth rate) - 表示每个后续元素层的元素边长度增加量。例如，增长率为 1.2 时，每个后续元素层的元素边长度将增加 20%。指定介于 1.0 和 5.0 之间的值或接受默认值。默认值为 1.85。

◦ “跨间隙单元数”(Number of cells across gap) - 此为将在间隙中生成的元素层数的最小值。指定介于 1 和 100 之间的值或接受默认值。默认值为 1。

• “固定”(Fixed) - 固定大小函数不会根据曲率或接近度细化网格。您可以指定最小和最大大小，而大小之间的分级将根据所指定的增长率提供。下列属性可定义固定大小函数：

◦ “大小下限”(Minimum size) - 传递到网格器的最小大小。根据局部特征大小或其他几何异常，一些元素的大小可能会小于该值。指定一个大于 0 的值或接受默认值。

◦ “面大小上限”(Maximum face size) - 大小函数将返回给曲面网格器的最大大小。根据硬边大小或浮点运算，元素面可能大于此尺寸。指定一个大于 0 的值或接受默认值。

◦ “大小上限”(Maximum size) - 大小函数将传递至网格器的最大大小。指定一个大于 0 的值或接受默认值。

• “曲率和接近度”(Curvature and proximity) - 用于检查边和面上的曲率，也可指定在两个几何图元之间的间隙中所采用的网格元素的数量。这些属性在执行网格化任务期间可对网格大小分布进行更精确的控制：

◦ “大小下限”(Minimum size) - 大小函数返回给网格器的最小大小。根据局部特征大小或其他几何异常，一些元素的大小可能会小于该值。指定一个大于 0 的值或接受默认值。

◦ “大小上限”(Maximum size) - 大小函数将返回给网格器的最大大小。指定一个大于 0 的值或接受默认值。

◦ “接近度大小函数来源”(Proximity size function source) - 可使用以下值：

▪ 面 - 此为默认设置。考虑面之间的面-面接近度。不考虑面-边和边-边接近度。

◦ “曲率法向角度”(Curvature normal angle) - 允许一个元素边跨越的最大角度。指定最高为 180 度或 3.14 弧度的非零正值，或接受默认值。

◦ “跨间隙单元数”(Number of cells across gap) - 将在间隙中生成的元素层数的最小值。指定介于 1 和 100 之间的值或接受默认值。默认值为 1。

研究的“全局网格大小”(Global Mesh Size) 对话框的默认值由“网格分辨率”(Mesh Resolution) 控制和模型大小的值进行控制。单击“确定”(OK) 时，“全局网格大小”(Global Mesh Size) 对话框中的默认值会更新为用户定义的值，因此不会为研究自动计算该值。“全局网格大小”(Global Mesh Size) 子节点将被添加至“网格控制”(Mesh Controls) 节点下的仿真树中。

打开“全局网格大小”(Global Mesh Size) 对话框并单击“确定”(OK) 后，“全局网格大小”(Global Mesh Size) 子节点将被添加至“网格控制”(Mesh Controls) 节点下的仿真树中。要恢复研究的默认全局网格大小设置，请从仿真树中选择“全局网格大小”(Global Mesh Size) 子节点，然后右键单击并选择

“删除”(Delete)。
