示例：分类和着色曲面
示例：分类和着色曲面
在以下示例中，模型的曲面被分类为型芯、型腔和底切曲面，并进行着色。
1.
单击
“模具”(Mold)
>
“分型面”(Parting Surface)
>
“分类曲面”(Classify Surfaces)
。
“分类曲面”(Classify Surfaces)
选项卡随即打开。
2.
在
“参考”(References)

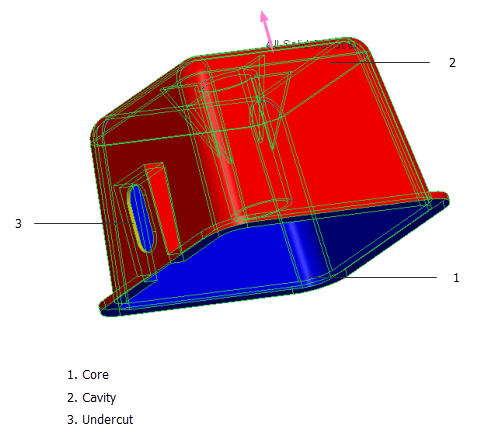

选项卡上选择零件模型。根据拖拉方向对曲面进行分类。在下图中，型芯、型腔和底切曲面将以唯一的颜色进行显示。
3.

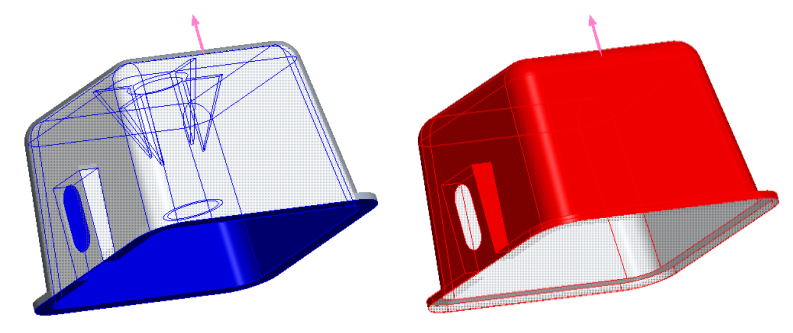

选择模型上的曲面区域进行着色。下图显示了着色型芯和型腔曲面。
