PTC Creo ModelCHECK Teacher：外部参考

当装配中某个元件的特征参考另一元件的特征时，即会创建外部参考。该参考可采用标注、对齐或草绘等形式。

在下列情况下均可创建它们：

• 零件是在装配模式中创建的，草绘器或尺寸标注参考被安排到属于其他零件的特征。

• 零件特征在装配模式被重新定义，草绘器或尺寸标注参考被安排到属于其他零件或装配特征的特征。

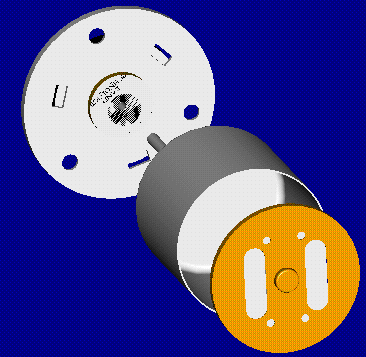

示例：在下面的装配中，橙色圆盘是利用灰色杯子外侧曲面的偏移边参考在装配模式下创建的。这样这一圆盘就以该杯子作为外部参考。

如果某个模型具有外部参考，那么它将依赖另一模型。这就意味着如果修改某个模型的尺寸，而另一模型依赖此模型，则下次检索该从属模型时，它可能发生意想不到的变化。

在某些情况下，为了方便可以使用外部参考，但必须要小心。请看一个有关如何有效使用外部参考的示例：设计一个应始终适合特定孔的轴。在装配模式下用零件（它包含已组装完毕的孔）创建轴。从 SKETCHER 中选取“使用边”(Use Edge)，拾取孔的边作为参考。于是轴的直径将始终等于孔的直径。进行此操作时，要确保零件不能在另一装配中再次使用，否则其尺寸将由原始装配驱动，并会产生意想不到的问题。

如果希望在不创建外部参考的情况下创建具有相同尺寸的零件（如上例），请按下列步骤操作：

3. 在零件模式调用圆盘，或使用“修改”(Modify)、“修改零件”(Modify Part)，然后重新定义具有外部参考的伸出项。

4. 通过撤消对齐断开外部参考，然后标注圆盘的直径。Creo Parametric 将不会更改圆盘的直径，但会为其赋值。

5. 现在圆盘具有与杯子相同的直径，但并不参考杯子。其缺点是如果杯子直径更改，圆盘直径不能自动更新。

6. 添加一个装配关系，设置圆盘直径等于杯子直径。装配关系允许用户在零件模式下将圆盘调入会话，并修改圆盘直径。下次当该圆盘被检索到装配中时，此关系将把圆盘直径设置为杯子直径。

• 在装配模式下处理零件时，要注意标注和参考草绘的方式。应始终使用“查询选择”(Query Select)，以确保标注的是同一零件的图元。

• 自修订版 18.0 起，Creo Parametric 的“装配”(ASSEMBLY) 菜单中有一“设计管理器”(Design Mgr)。利用“参考控制”(Ref Control) 和“参考查看器”(Ref Viewer) 菜单选项，可调查外部参考，设置在哪些情况下元件可被参考。
