拓扑检测
相邻限制曲面（共同形成某对象的特定零件或完整曲面）称为复合曲面、曲面组或拓扑。在拓扑内，对边界曲线中的面可应用特殊要求。
单击“几何检查 (VDA 标准)”(Geometry CHECK (VDA standard)) 对话框中的“拓扑”(Topology) 选项卡后，出现选项卡页。它包含下列检测：
• Junction or Number of Faces per Edge (默认检查设置：< 3) - GeomIntegrityCHECK 检查拓扑一致性 (即曲面组的明确性和统一性) 和联接的缺失。它报告多个联接的位置。
GeomIntegrityCHECK 通过检查个别面的边界曲线来定位联接的缺失。边界曲线在一个截面中可能只有一个完全或部分相同的其它边界曲线。
每个内部面边必须有一个明确的相邻面是非常重要的。也就是，每个内部面不能有多个相邻边，也不能有分叉处和联接处。但允许一个面边与几个相邻面边相接（T 型对接接头）。
推荐的解决方案：
移除多余面。
• Orientation of Similar Normals - GeomIntegrityCHECK 检查某一组中相邻面的所有法向是否方向相同。它报告在其中有与大多数法线方向不同的法线的面。
如果拓扑元素的定义允许预先设定特殊方向或定向，此检测确定是否所有法向符合预先设定的方向。
如果是封闭或统一组，将所有法向与外侧（远离材料）或内侧（朝向材料）对齐。如果是开放组，可以选择反转方向不符的少数法向。
拓扑内的面法向的方向必须统一，以确定铣削加工方向。对于剖面线描述和通过几何确定从刀具弹出零件的能力，或者通过测量来定义接触方向，都需要相同的条件。
推荐的解决方案：
反转单个面法向，以便所有面法向在拓扑上统一定向为远离材料。

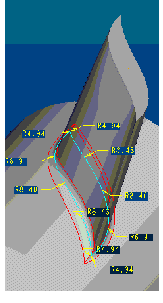

• Knife Edge (默认检查设置：> 2) - GeomIntegrityCHECK 报告在公共边界曲线 (或其零件) 上的切面间的夹角显示几乎接近 0 度的小角度属性的复合曲面的面。在重新启动点和支点处，GeomIntegrityCHECK 计算切面间的夹角。GeomIntegrityCHECK 报告所有 0 度左右的夹角。
如果在公共边上的相邻限制曲面间的切面夹角太小，则会出现锐边或凹进。这样的区域不能产生。它们的出现是由于某种原因（例如从立方体中去除一个圆柱）而导致的。
确定“拓扑”(Topology) 检测的所有设置后，单击“确定”(OK) 开始检测过程，或单击“取消”(Cancel) 指定新设置。
