草绘车削轮廓
草绘“车削轮廓”时，切记该草绘必须在“NC 序列”坐标系的 XZ 平面中且完全在 x 轴的一侧（正或负）。
进入“草绘器”模型的默认方向如下：
• 如果机床定义为水平 (Horizontal) - z 轴指向右且 x 轴指向上。
• 如果机床定义为竖直 (Vertical) - z 轴指向上且 x 轴指向右。
当然，可在模型的任何视图方向上进行草绘，只要 XZ 平面平行于屏幕，且草绘完全在“NC 序列”x 轴的一侧。

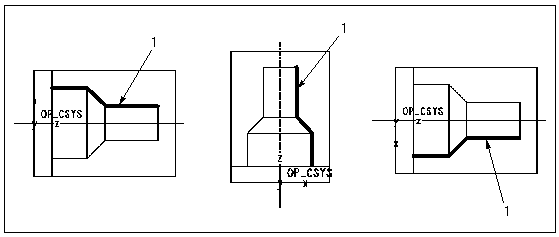

下图显示了以各种视图方向草绘的切削。
1. 草绘截面
要通过草绘定义车削轮廓，请单击“车削轮廓”操控板上的
：
• 对于“螺纹”车削，草绘主刀具运动，对于外螺纹为外径，对于内螺纹为内径。
草绘必须在图元的连续链上，并且图元不可形成封闭环。
1. 工件边界
2. 草绘截面
