示例：使用刀具切痕和 CL 命令
以下是在“随动草绘”运动中使用“刀具切痕”和“CL 命令”功能的一个示例。

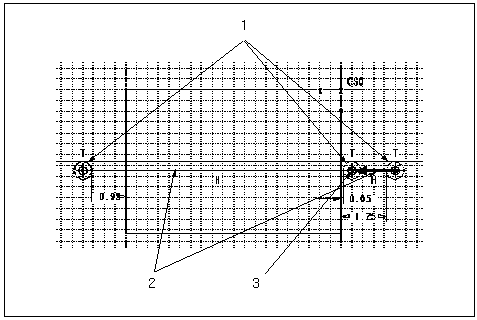

1. 草绘平面

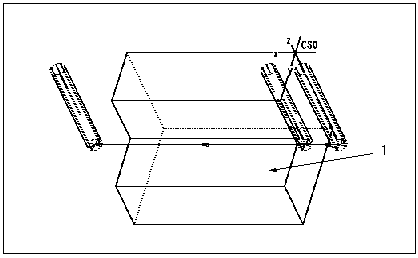

为生成上面所示的刀具路径（其中刀具加工边并在接触零件之前停下来检测过切），需创建“随动草绘”运动，如下图所示。
1. 根据需要添加“刀具切痕”图元和尺寸。
2. 在“刀具切痕”图元中心之间草绘两个刀具运动段。
3. 在“刀具切痕”中心，添加“CL 命令”：
PPRINT / CHECK GAUGE
STOP

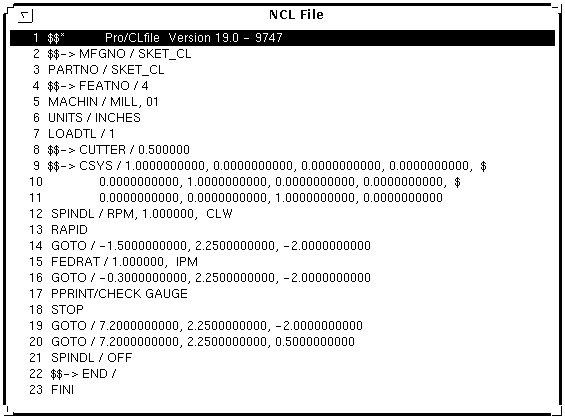

生成的 CL 数据如下：
