示例：修剪铣削体积块
示例：修剪铣削体积块

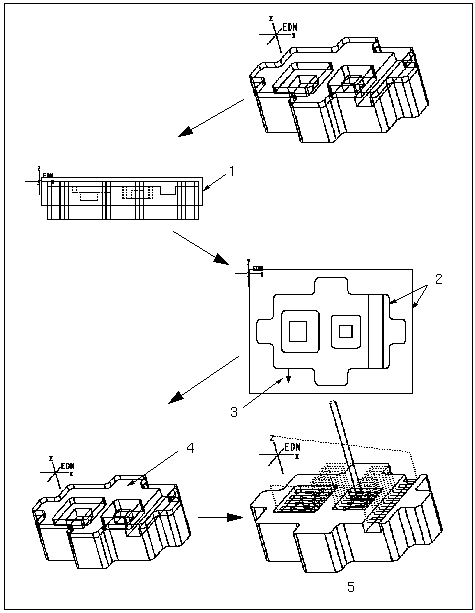

1.
草绘拉伸的体积块 (1)。确保它比要铣削的腔槽深些。
2.
通过草绘截面 (2) 移除工件外的多余体积块。箭头 (3) 指示要移除的区域。如果将
TRIM_TO_WORKPIECE
设置为
YES
，则可忽略此步骤。
3.
单击
“铣削体积块”(Mill Volume)
>
“修剪”(Trim)
。从要铣削的体积块中切除参考零件，剩下“铣削体积块”(4)。将以单个 NC 序列加工顶面和所有三个腔槽，如上图 (5) 所示。
“修剪”(Trim)。从要铣削的体积块中切除参考零件，剩下“铣削体积块”(4)。将以单个 NC 序列加工顶面和所有三个腔槽，如上图 (5) 所示。
