铣削窗口
>
示例：通过轮廓创建铣削窗口
示例：通过轮廓创建铣削窗口

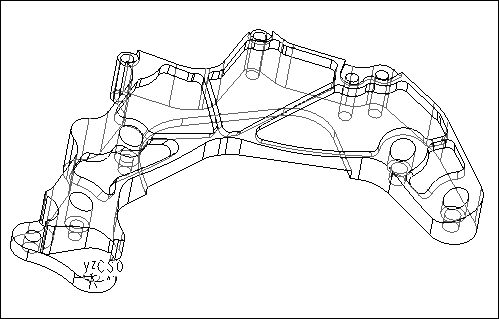

要创建“铣削窗口”以加工下图中显示的零件，最容易的方法是使用参考零件轮廓。所有其它方法耗时更多，因为必须选择多条边以形成零件轮廓。
要创建“铣削窗口”：
1.
单击
“制造”(Manufacturing)
>
“铣削窗口”(Mill Window)
。
Creo NC
激活“铣削窗口”(Mill Window) 选项卡。
2.
如果默认情况下未选择轮廓窗口，则单击此窗口 (
) 作为窗口类型。
3.
使用
“放置”(Placement)
选项卡，并创建沿 CSO 坐标系 Z 轴偏移的基准平面。输入偏移值，使得在零件的顶曲面上方创建基准平面。
如果创建“铣削窗口”作为 NC 序列设置的一部分，则将省略以上步骤，因为
Creo NC
将自动使用 NC 序列坐标系和退刀平面。
4.
单击
，创建“铣削窗口”。

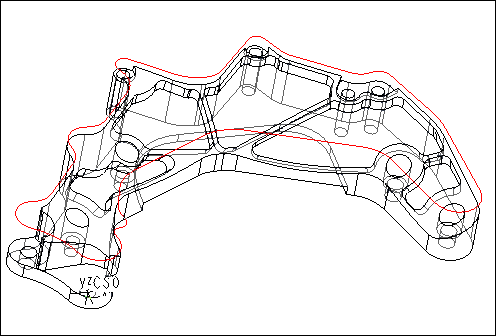

生成的“铣削窗口”如下图所示。
“铣削窗口”(Mill Window)。Creo NC 激活“铣削窗口”(Mill Window) 选项卡。
) 作为窗口类型。
如果创建“铣削窗口”作为 NC 序列设置的一部分，则将省略以上步骤，因为 Creo NC 将自动使用 NC 序列坐标系和退刀平面。
，创建“铣削窗口”。
