HMX 自定义 (仅限高级许可证)
您可使用 HMX 可用的自定义选项自定义线列表、BOM 和型腔表以显示 Harness Manufacturing Extension 对话框中的参数。
符号显示
可通过将以下参数的值设置为 Show 或 Hide 来控制项号球标和元件位号的符号显示：
• Balloons
• Reference Designators
默认值是 Show。
段眩光
圆锥角度定义为从竖直分支到第一个倾斜分支之间的角度偏移量。

* 您可以定义有三个以上倾斜段的分支端的圆锥角度。
可通过将“圆锥角度”(Cone Angle) 的值设置为大于 0 的实数来控制圆锥角度。该值可解释为度数。默认值是 0。

* 圆锥角度应介于 0 和 75 度之间。

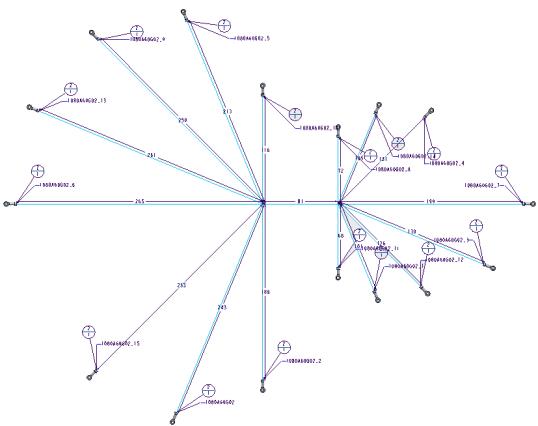

下图显示了将圆锥角度更改为 30 度时线束制造绘图的差别。
圆锥角度 0 度
圆锥角度 30 度
输出文件创建
您可以将以下键参数的值设置为 Yes 或 No 来控制由 HMX 生成的输出文件的生成条件：
键参数名称
说明
默认值
“日志文件”(Log File)
控制日志文件的创建。
No
“BOM 文件”(BOM File)
控制 BOM 文件的创建。
Yes
“线列表文件”(Wire List File)
控制线列表文件的创建。
Yes
“唯一文件名”(Unique File Names)
控制已创建文件的名称。
No
长度膨胀
您可以控制线列表和 BOM 中报告的提取线或缆长度的输出值。这些值不在生成的柱状图中。
键参数名称
说明
默认值
示例
“额外长度 (%)”(Extra Length (%))
按指定百分比增加“线列表”和 BOM 表中显示的线长度值。
键入一个值，该值为 3 位小数的实数。
0
“额外长度 (%)”(Extra Length (%))：5.125
“固定长度”(Fixed Length)
按指定长度增加“线列表”和 BOM 表中显示的线长度值。
指定整数 (公制单位)，或精确到一位小数的实数 (英寸单位)。为“固定长度”(Fixed Length) 指定的单位必须与线轴单位相匹配。

• 如果单位为毫米，并输入一个实数，则线长度的值会舍入至最接近的整数。例如，如果您键入 10.5 作为线的附加固定长度，则值会更改为 10。
• 如果单位是英寸，则该值仅限于带一位小数的实数。例如，如果您键入 10.55，则该值将更改为 10.5。
如果指定了“固定长度”(Fixed Length) 和“额外长度 (%)”(Extra Length (%))，则“固定长度”(Fixed Length) 的值用于计算线长度的变化。
0
“固定长度”(Fixed Length)：5(mm) 或 0.1 (inches)
“经舍入的长度”(Round to Length)
按指定长度向上舍入线列表中显示的线长度值以及 BOM 表中关联线轴值。指定整数 (公制单位)，或可向上舍入到一位小数的实数 (英寸单位)。

• 如果单位为毫米，线长度的值会向下舍入到最接近的整数。例如，如果您键入 10.5 作为经舍入的线长度，则值会更改为 10。
• 默认情况下，仅当线束单位为毫米时，为线长度输入的舍入附加值才会向上舍入到最接近的整数，在单位为英寸时则不会进行向上舍入。
0
“经舍入的长度”(Round to Length)：5(mm) 或 0.5 (inches)
“在线列表中包括屏蔽”(Include Shields in Wire List)
控制线列表表格中列出的屏蔽层。如果您选择 Yes，完全布线的屏蔽层将显示在生成的线列表表格中。
Yes
示例：更改线长度
参阅 multiple_markers.asm 示例装配，学习按指定百分比增加线长度的方法。示例模型位于 <Creo load point>\Common Files\help\sample_models\hmx\Key_parameters。打开 multiple_markers.asm 示例装配。
1. 单击“应用程序”(Applications) > “线束制造”(Harness Mfg)。Harness Manufacturing Extension 对话框随即打开。

* 您可能须将配置选项 pro_unit_length 的值更改为 mm。

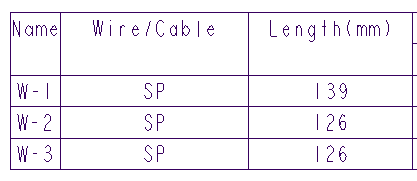

2. 单击“平整线束”(Flatten Harness) 以为示例装配生成线束绘图。下图显示了将“额外长度 (%)”(Extra Length (%)) 设置为默认值时的线长度。
3. 将“额外长度 (%)”(Extra Length (%)) 更改为 10。
4. 单击“平整线束”(Flatten Harness) 以重新创建线束绘图。请注意，线长度已增加 10%。
下图显示了线长度更新后的绘图输出。
连接器放置 - 尺寸至前面
您可以将标注形式设置为位于连接器前面或后面，方法是将参数“尺寸至前面”(Dimension To Front) 的值设置为 Yes 或 No。默认值是 No。置于通向连接器的段上的尺寸在连接器端点处停止，并且不包括连接器长度。

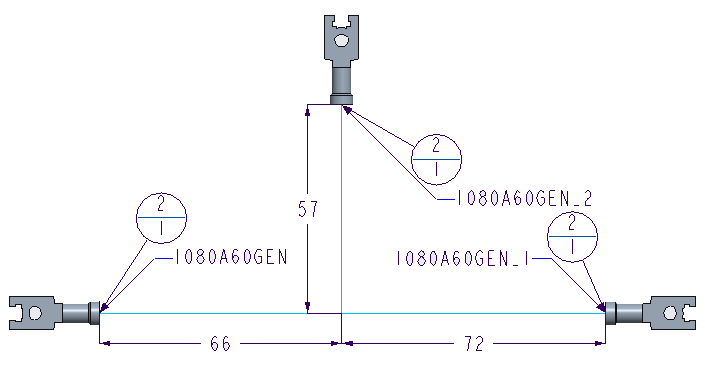

将 Dimension to Front 设置为 No

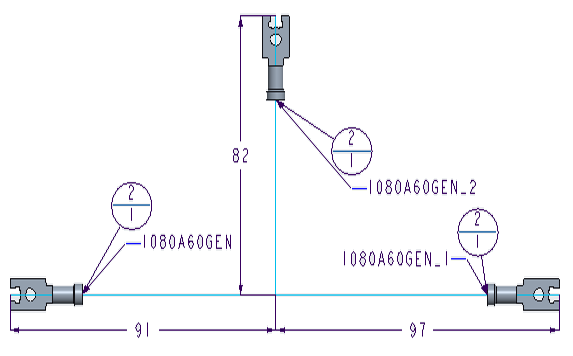

将 Dimension to Front 设置为 Yes
连接器集中
您可以在图形线束制造绘图输出上集中显示连接器，也可以保持以最短的布线方式可视化连接器，方法是将参数“集中显示连接器”(Centralize Connectors) 的值设置为 Yes 或 No。默认值是 Yes。连接器将从位于所有已布线插针中心的插针连接到草绘。如果将值设置为 No，连接器将通过与布线到连接器的最短长度的线相对应的插针连接到草绘。
下图显示了“集中显示连接器”(Centralize Connectors) 设置为不同的值时线束制造绘图的差别。

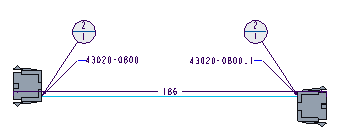

最短布线视图

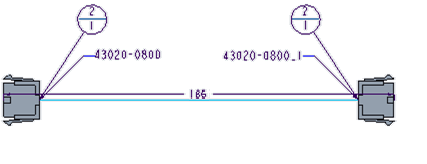

集中视图
型腔表插针显示
显示空插针
“连接器型腔”表中列出了关联连接器中的所有插针。您可以使用“显示空插针”(Display Empty Pins) 选项控制输出型腔表中列出的所有型腔。默认情况下，“显示空插针”(Display Empty Pins) 选项设置为 Yes。
如果“显示空插针”(Display Empty Pins) 选项设置为 No，则不具有提取参数值的插针 (例如 term_name) 不会显示在连接器型腔表中。

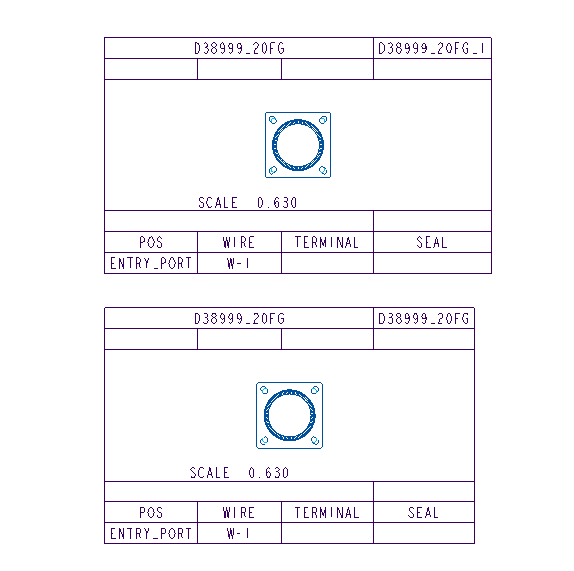

不显示空插针

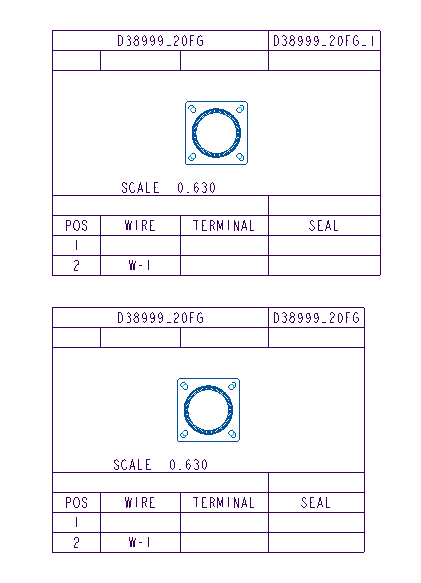

显示空插针
