关于网络
网络为网络列表文件或线列表，其中包含布线图中线网络的信息，用于在 Creo Schematics 和“线束”布局之间进行交流的逻辑参考。Cabling 可读取以下两种类型的线列表：
• 配线图线列表 - 配线图线列表中的所有线均由两个插针进行定义。
• 示意图线列表 - 可将多插针网络包括到示意图线列表中。多插针网络是一组连接各种设备的线，插针连接列表中没有具体的插针。

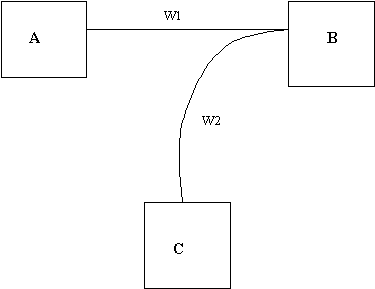

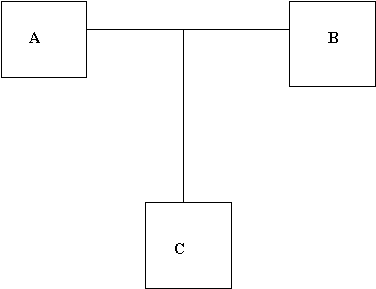

例如，请看下图所示的连接：

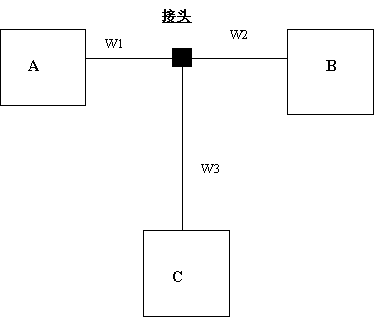

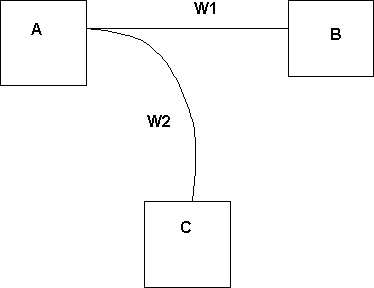

此连接将生成以下可能的配置：
示意图中的输入是一个多插针网列表，可让您了解 A 与 B 和 C 相连，而无需指定它们之间的布线。
XML 和中性线列表格式 (.nwf) 支持配线图线列表和示意图线列表。Cabling 从 XML 和 NWF 文件中读取同多插针网络有关的信息，然后使用这些信息来创建线和布线。
创建网络
1. 请确保您已导入带有网络的 XML 或 NWF 文件。
2. 单击
。
“布设缆”(Route Cables) 对话框随即打开。
3. 单击
。
“查找缆”(Find Cables) 对话框随即打开。
4. 在
“找到的项”(items found) 列表中选择一个或多个网络并单击
。这些网络即被添加到
“选定的项”(items selected) 列表中。
5. 单击“确定”(OK)。这些网络被添加到缆列表中。连接所有端口所需的线数会显示在列表中。
6. 敷设线。
