关于移动连接到几何公差或尺寸的基准特征符号
您可以手动移动连接到几何公差 (GTOL) 或尺寸的基准特征符号。
当基准特征符号连接到几何公差时，可以执行以下操作：
操作
示例
沿几何公差控制框架拖动基准特征符号。
将基准特征符号拖离几何公差控制框架。
将基准特征符号翻转到几何公差控制框架的另一侧。
当基准特征符号连接到堆叠几何公差时，可以执行以下操作：
操作
示例
将基准特征符号翻转到堆叠的另一侧 - 从堆叠顶部到底部，或从底部到顶部。

* 也可以沿堆叠几何公差控制框架拖动基准特征符号，或将其拖离框架。
当基准特征符号连接到尺寸界线时，可以执行以下操作：
操作
示例

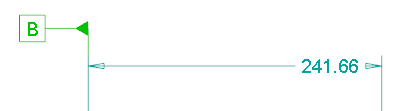

沿尺寸界线的延伸线拖动基准特征符号。

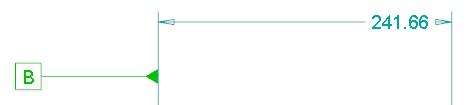

将基准特征符号拖离尺寸界线。

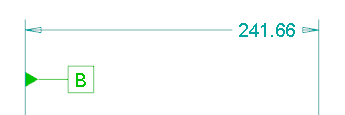

将基准特征符号翻转到尺寸界线的另一侧。
当基准特征符号连接到尺寸界线时，可以执行以下操作：
操作
示例
使用导向件将基准特征符号拖到尺寸线的中点。

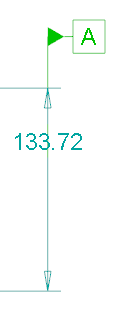

沿尺寸线的延伸线拖动基准特征符号。
将基准特征符号拖离尺寸线。
将基准特征符号翻转到尺寸线的另一侧。
要翻转基准特征符号的连接侧，请按照下列步骤操作：
1. 选择要移动的已连接设置基准文本框。基准特征符号连同控制滑块一起被选中。
2. 将所选基准特征符号框拖动到参考的另一侧。基准三角形翻转方向并重新连接到控制框架。

• 在翻转基准特征符号的连接侧后，单击“基准特征”(Datum Feature) > “显示”(Display) > “根据 ASME Y14.5m-1982 显示”(Display per ASME Y14.5m-1982) 以更改显示标准。
如果切换回到上一个标准，修改的显示信息会被保存，您无需再次修改连接位置。
• 在连接到几何公差的基准特征符号上有拖动控制滑块。拖动控制滑块能够让基准特征符号翻转。
