要定义族表二维重复区域
使用二维重复区域读出族表中的内容。本部分介绍定义重复区域并为族表报告输入基本参数的方法。在此，将假定已创建了表单元格。
1. 在
“表”(Table) 选项卡中，单击
“重复区域”(Repeat Region)。也可以单击右键，并在快捷菜单上单击
“重复区域”(Repeat Region)。
“表域”(TBL REGIONS) 菜单出现在“菜单管理器”中。
2. 单击“添加”(Add)。“区域类型”(REGION TYPE) 菜单打开至“简单”(Simple) 或“二维”(Two-D)。
3. 单击“双向”(Two-D)。系统将提示您确定二维区域外边界的角。
4. 选择定义外部重复区域的两个点。(此区域的形状由要包括在子区域中的任一方向上的单元格数目决定。) 系统会提示您选择一个单元格以设置行和列子区域的上边界。
此单元格为该表向外部和下方展开时的起始单元格。当单击此单元格时，在远离该单元格和面向第一区域的范围这两个方向上添加子区域单元格，以便用它们输入其它族表报告符号。

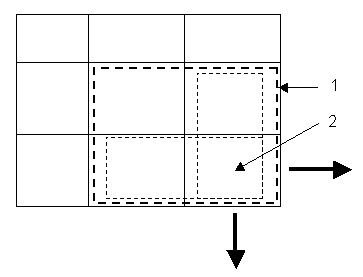

在下面的示例中，1) 为首先定义的全封闭区域。2) 为所拾取以定义子区域上边界的位置。深色箭头指示表将展开的方向。
5. 定义区域后，双击鼠标中键退出例程。此时可输入族表的报告符号。
6. 以上图为例，双击单元格 2。“报告符号”(Report Symbol) 对话框打开。
7. 添加符号 fam.inst.param.value。
8. 报告符号出现在单元格中。此时可在左边的列定义实例名称，并在顶上一行定义参数名称。
9. 双击单元格 1，然后输入符号 fam.inst.param.name，对单元格 3 重复此过程，并输入 fam.inst.name。
10. 输入参数后，在“表域”(TBL REGIONS) 菜单中单击“更新表”(Update Tables)。族表以表格形式显示。
