插入局部放大图
局部放大图是指在另一个视图中放大显示的模型其中一小部分视图。在父视图中包括一个参考注解和边界作为局部放大图设置的一部分。将局部放大图放置在绘图页面上后，即可以使用“绘图视图”(Drawing View) 对话框修改该视图。
1. 打开绘图。
2. 单击“布局”(Layout) > “详细”(Detailed)。也可单击右键，然后从快捷菜单中单击“插入局部放大图”(Insert Detailed View)。“选择”(Select) 对话框打开。
3. 选择要在局部放大图中放大的现有绘图视图中的点。该绘图项被突出显示。系统将提示在点周围草绘样条。
4. 草绘环绕要详细显示区域的样条。

* 不要使用“草绘”(Sketch) 选项卡上的命令启动样条草绘。单击图形窗口，开始草绘样条。
草绘完成后中键单击。样条显示为一个圆和一个局部放大图名称的注解。

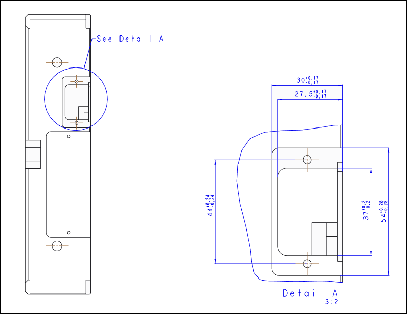

5. 在绘图中选择要放置局部放大图的位置。将显示样条范围内的父视图区域，并标注上局部放大图的名称和缩放比例。
6. 要继续定义绘图视图的其它属性，请单击“应用”(Apply)，然后选择相应的类别。
7. 单击“确定”(OK)。

• 使用详细信息选项 detail_circle_note_text 设置注解文本的默认值。例如，如果此选项的值为 See View <viewname>,，则注解文本为 SEE DETAIL EARHOLES。
• 使用 default_view_label_placement 详细信息选项指定视图标签的位置。
要恢复已移除的局部放大图视图标签，请选择该视图并单击鼠标右键，然后在快捷菜单中单击“添加视图标签”(Add View Label)。
