示例:在绘图中显示装配的螺纹轴和孔
请考虑以下模型,在该模型中,具有引导倒角的锥形螺纹螺栓插入到沉头孔、螺纹孔和直孔中。
您可以按照以下部分中讨论的 JIS、ANSI 和 ISO 标准表示此类螺栓和孔。
JIS 标准
要根据 JIS 标准显示装配的锥形螺纹螺栓和孔,请将 thread_standard 详细信息选项设置为 std_jis,将 hlr_for_threadsyes 配置选项设置为 。下表说明了在“线框”、“隐藏”和“消隐”显示状态中此类螺栓和孔的显示方式:
显示状态
显示

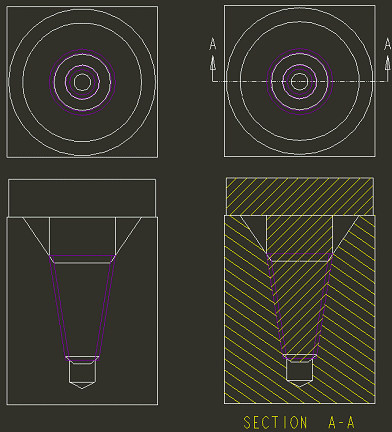

在“线框”显示状态中,修饰螺纹面组将以紫色突出显示。轴的剖面线覆盖了孔的剖面线。

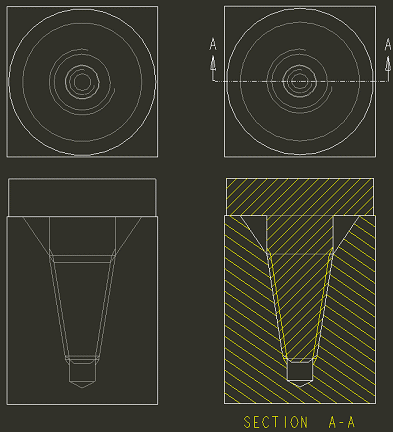

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。侧视图和截面视图显示不完整的螺纹。将会创建 270 度的弧但为隐藏状态。

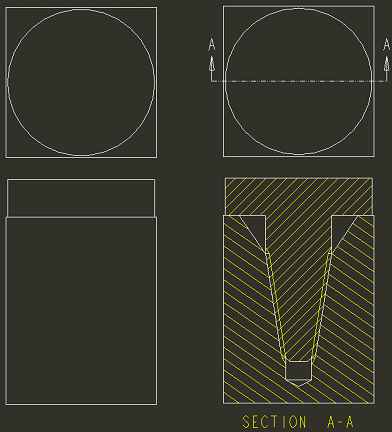

在“消隐”显示状态中,修饰螺纹面组不会显示出来。侧视图不显示孔或轴。顶视图和截面视图与隐藏线视图相同。隐藏线不会显示出来。
ANSI 标准
要根据 ANSI 标准显示装配的锥形螺纹螺栓和孔,请将 thread_standard 详细信息选项设置为 std_ansi,将 hlr_for_threadsyes 配置选项设置为 。下表说明了在“线框”、“隐藏”和“消隐”显示状态中此类螺栓和孔的显示方式。
显示状态
显示

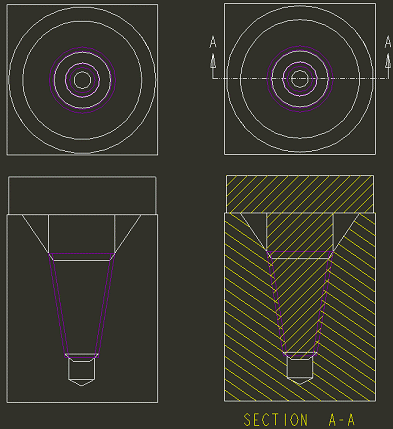

在“线框”显示状态中,修饰螺纹面组将以紫色突出显示。螺栓和孔的剖面线重叠。

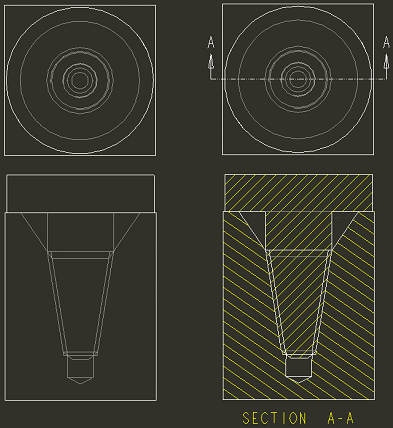

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。而是针对所有螺纹大径和小径显示实体灰色弧。

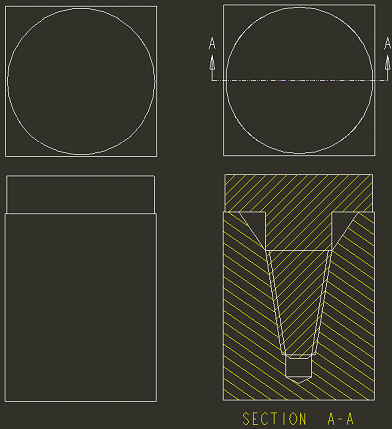

在“消隐”显示状态中,修饰螺纹面组不会显示出来。侧视图不显示孔或轴。顶视图和截面视图与隐藏线视图相同。隐藏线不会显示出来。
ISO 标准
要根据 ISO 标准显示装配的锥形螺纹螺栓和孔,请将 thread_standard 详细信息选项设置为 std_iso,将 hlr_for_threadsyes 配置选项设置为 。下表说明了在“线框”、“隐藏”和“消隐”显示状态中此类螺栓和孔的显示方式。
显示状态
显示

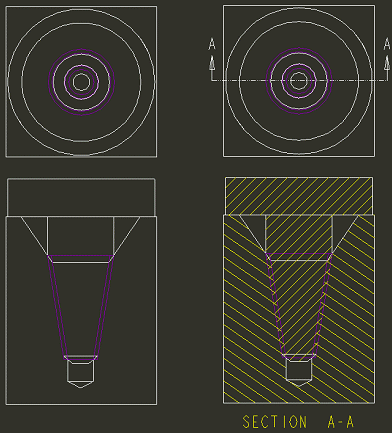

在“线框”显示状态中,修饰螺纹面组将以紫色突出显示。螺栓和孔的剖面线重叠。

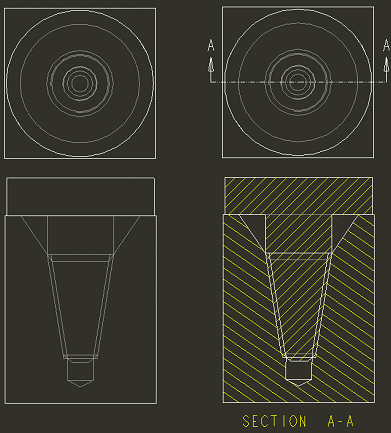

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。将会创建 270 度的弧但为隐藏状态。

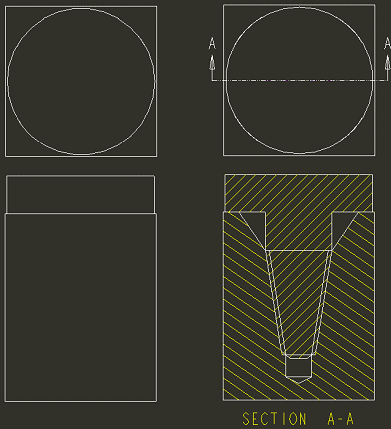

在“消隐”显示状态中,修饰螺纹面组不会显示出来。侧视图不显示孔或轴。顶视图和截面视图与隐藏线视图相同。隐藏线不会显示出来。
