示例:在绘图中显示锥形螺纹轴
请考虑下列具有锥形螺纹轴和倒角的模型。
可采用 JIS、ANSI 和 ISO 标准来表示这类轴,如下列部分所述。
JIS 标准
要根据 JIS 标准显示锥形螺纹轴,请将 thread_standard 详细信息选项设置为 std_jis,将 hlr_for_threads 配置选项设置为 yes。下表说明了在“线框”、“隐藏”和“消隐”显示状态中轴的显示方式:
显示状态
显示
在“线框”显示状态中,修饰螺纹面组以紫色突出显示,大径和小径显示在基体(由于锥度原因)。

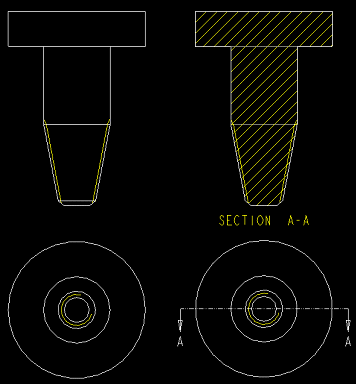

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。侧视图和截面视图显示不完整的螺纹。截面视图显示面组顶部和螺栓头背面的隐藏线。在顶视图中,小径显示为 270 度的弧。大径和倒角显示为实体弧。底部的小径显示受到遮蔽。

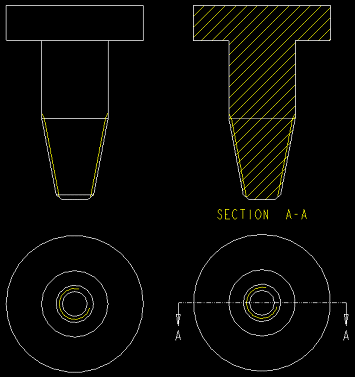

在“消隐”显示状态中,修饰螺纹面组不会显示出来。侧视图与左视图相同。截面视图不显示螺栓头的背面。锥形几何边的背面会隐藏起来。
ANSI 标准
要根据 ANSI 标准显示锥形螺纹轴,请将 thread_standard 详细信息选项设置为 std_ansi,将 hlr_for_threads 配置选项设置为 yes。下表说明了在“线框”、“隐藏”和“消隐”显示状态中轴的显示方式。
显示状态
显示

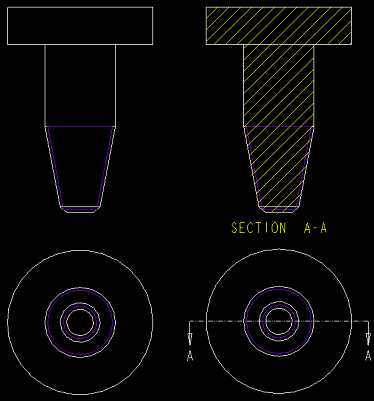

在“线框”显示状态中,修饰螺纹面组以紫色突出显示,大径和小径显示在基体(由于锥度原因)。

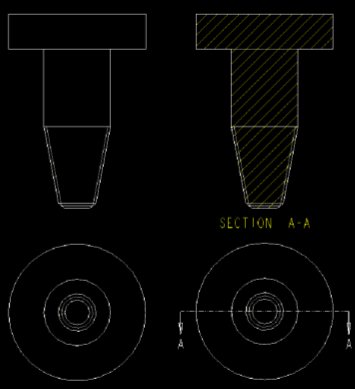

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。截面视图显示螺栓头背面的隐藏线。顶视图针对最外面和最里面的大径和倒角显示实体弧。最外面的小径显示为隐藏的圆弧。最里面的大径被遮蔽。

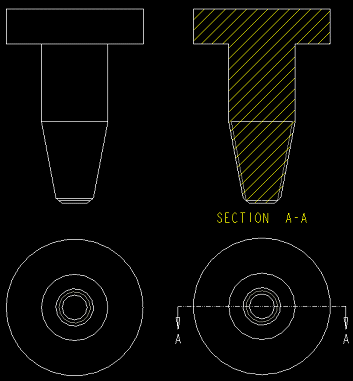

在“消隐”显示状态中,修饰螺纹面组不会显示出来。除了截面视图不显示螺栓头背面及侧视图不显示螺纹外,视图与隐藏显示状态相同。
ISO 标准
要根据 ISO 标准显示锥形螺纹轴,请将 thread_standard 详细信息选项设置为 std_iso,将 hlr_for_threads 配置选项设置为 yes。下表说明了在“线框”、“隐藏”和“消隐”显示状态中轴的显示方式。
显示状态
显示

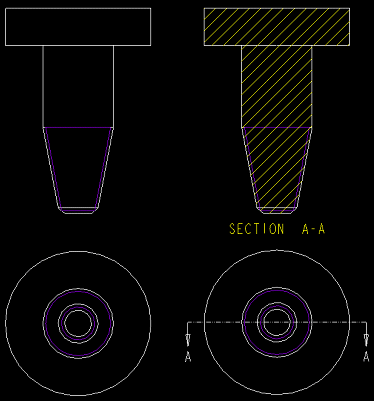

在“线框”显示状态中,修饰螺纹面组以紫色突出显示,大径和小径显示在基体(由于锥度原因)。

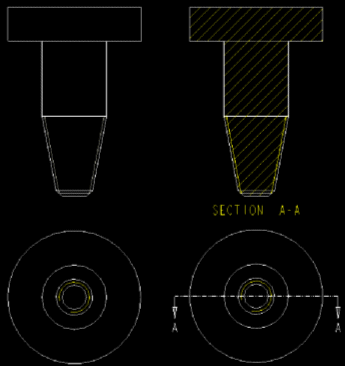

在“隐藏”显示状态中,修饰螺纹面组不会显示出来。截面视图显示螺栓头背面的隐藏线,以及上部和底部螺纹范围内的实线。在顶视图中,以黄色突出显示的最外面直径显示为 270 度的弧。最里面的大径被遮蔽。大径和引导倒角显示为实体弧。

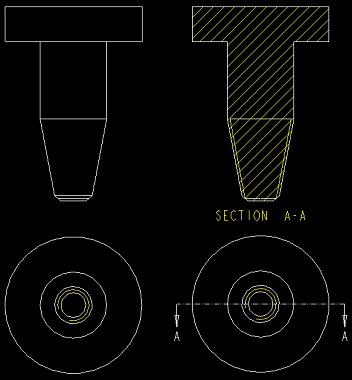

在“消隐”显示状态中,修饰螺纹面组不会显示出来。侧视图不显示螺纹曲面。除了截面视图不显示螺栓头背面及侧视图不显示螺纹外,视图与隐藏显示状态相同。

* 在所有标准中,如果锥形螺纹轴未延伸至曲面、点或边,则附加几何的大径和小径圆弧都会被遮蔽。
